Renovare: cum am descoperit un cablu scurtcircuitat în perete

Spuneam că voi scrie mai mult despre renovare și treburi prin casă. Chiar voi face asta, am fotografiat diverse pentru documentare, dar întâi să vă povestesc ceva întâmplat la părinții mei.

Mă sună ei într-o zi ca să-mi spună că nu mai au curent electric la prize. A sărit siguranța. Și, după ce au scos toate aparatele posibile din prize, siguranța în continuare sărea imediat ce o dădeau în sus.

Așa că am făcut ce ar face orice fiu responsabil: m-am dus acolo rapid, a doua zi pe după-amiază, înarmat cu trusa mea de scule pentru “electrice”.

(Cam așa arătam eu cu tata, inspectând cabluri. Singura diferență este, de fapt, că nu purtam căciulă, fiind în interior.)

Acum, eu am învățat jumătate din ce știu despre electrice de la tata și deci ar fi putut rezolva și el singur problema, dar așa am avut o ocazie plăcută de activitate împreună la lumina lanternei. (Cealaltă jumătate am învățat-o de la fostul loc de muncă, unde oamenii care construiau tot felul de echipamente erau perfecționiști și am furat multă meserie de la ei.)

Am ajuns acolo. Am verificat că totul era scos din priză. Siguranța sărea imediat ce o activam. Apartamentul este unul vechi, are o siguranță pentru lumini și alta pentru prize. Lumina funcționa fără probleme. Cel mai probabil, problema la prize venea deci de la un cablu desfăcut sau ars la una dintre prize sau la una dintre dozele de prin casă.

Am început însă prin a înlocui siguranța de pe prize. Tata cumpărase deja una nouă. Șansele ca siguranța să se defecteze sunt mici, dar merita eliminată această posibilitate înainte de a verifica manual fiecare priză și doză din casă.

Am și făcut asta. Am oprit întreg curentul, am demontat tabloul electric, am înlocuit siguranța și… la fel, sărea imediat. Problema era undeva în casă.

De unde să începem? Sunt vreo 10 prize și vreo 3 doze sus pe pereți. Din fericire, tata a menționat că a auzit un pocnet venind de la o priză din bucătărie când a sărit siguranța. S-a dus acolo ca să o asculte mai cu atenție în timp ce eu am ridicat din nou siguranța pentru a produce un nou pocnet.

Nu era de la acea priză. Dar norocul cel mare a fost că, în timp ce stăteam singur acolo pe hol, cu doar o lanternă de cap pentru lumină, fasciculul ei a ajuns pe cel mai mic firicel de fum posibil, pe care l-am văzut ridicându-se de lângă o doză de pe hol.

Cel mai mic firicel de fum, serios. Abia l-am văzut eu. Era mult mai puțin fum decât cel de la o țigară care arde, de exemplu, și s-a disipat după câteva secunde. Păreau 2-3 particule de praf care plutesc în aerul din cameră, dar în contextul problemei electrice, am știut din prima ce este.

Și norocul nostru a fost și mai mare. Întâi pentru că eu habar nu aveam că acolo este o doză de conexiuni, deși am trăit jumătate de viață în casa aceea. Nici tata nu mai știa de ea.

Doza respectivă este cam la 30 de centimetri înălțime față de podea. Tot acolo peste ea se află oglinda mare de pe hol, iar un alt mare noroc a fost că oglinda nu o acoperă decât vreo 2-3 centimetri. Dacă ar fi acoperit-o total, acel mic firicel de fum ar fi ieșit în spatele oglinzii (sau deloc) și nu l-am fi văzut niciodată.

Am demontat capacul ei. Culmea este că, la o priză inspecție vizuală, nu părea ceva în neregulă acolo. Nu erau urme de arsură. Nu mirosea nimic a ars. Nu a ieșit fum suplimentar. Dacă am fi inspectat-o rapid odată cu celelalte, probabil am fi închis-o la loc cu gândul că nu-i nimic în neregulă de acolo.

Inițial chiar ne-am întrebat dacă de aici este problema pentru că totul arăta intact, dar am verificat cu atenție totul pentru că, totuși, văzusem fumul.

Și de acolo era. Nu mi-a fost clar de ce, dar izolația a două cabluri s-a topit/mâncat/distrus cumva în partea de jos a dozei, cam la un centimetru deasupra tubului de cabluri care dă în acea doză. Cablul respectiv era negru și deci nu se vedea vrea urmă de scurtcircuit sau flamă pe el. Zona, însă, a fost ușor de identificat odată ce am insistat să o inspectăm.

A fost simplu de reparat. Am tăiat cablurile din zona problematică. Am montat riglete pe fiecare și apoi le-am prelungit cu cablu nou.

Dacă tot eram acolo, am refăcut și alte conexiuni. Părea că nu s-a mai umblat acolo de 20-30 de ani, iar 3-4 cabluri erau pur și simplu dezizolate la capete și împletite la mână și clește pentru contact. Le-am desfăcut și le-am făcut contactul printr-o morsetă încăpătoare.

Am verificat totul. Am testat legăturile. Am măsurat temperatura după ce-am repornit curentul. Totul mergea bine, așa că am închis la loc capacul și aia a fost.

Ce am învățat din asta: nu strică dacă, din când în când, mai verificați situația unor prize sau doze la care poate nu ați umblat de ani de zile.

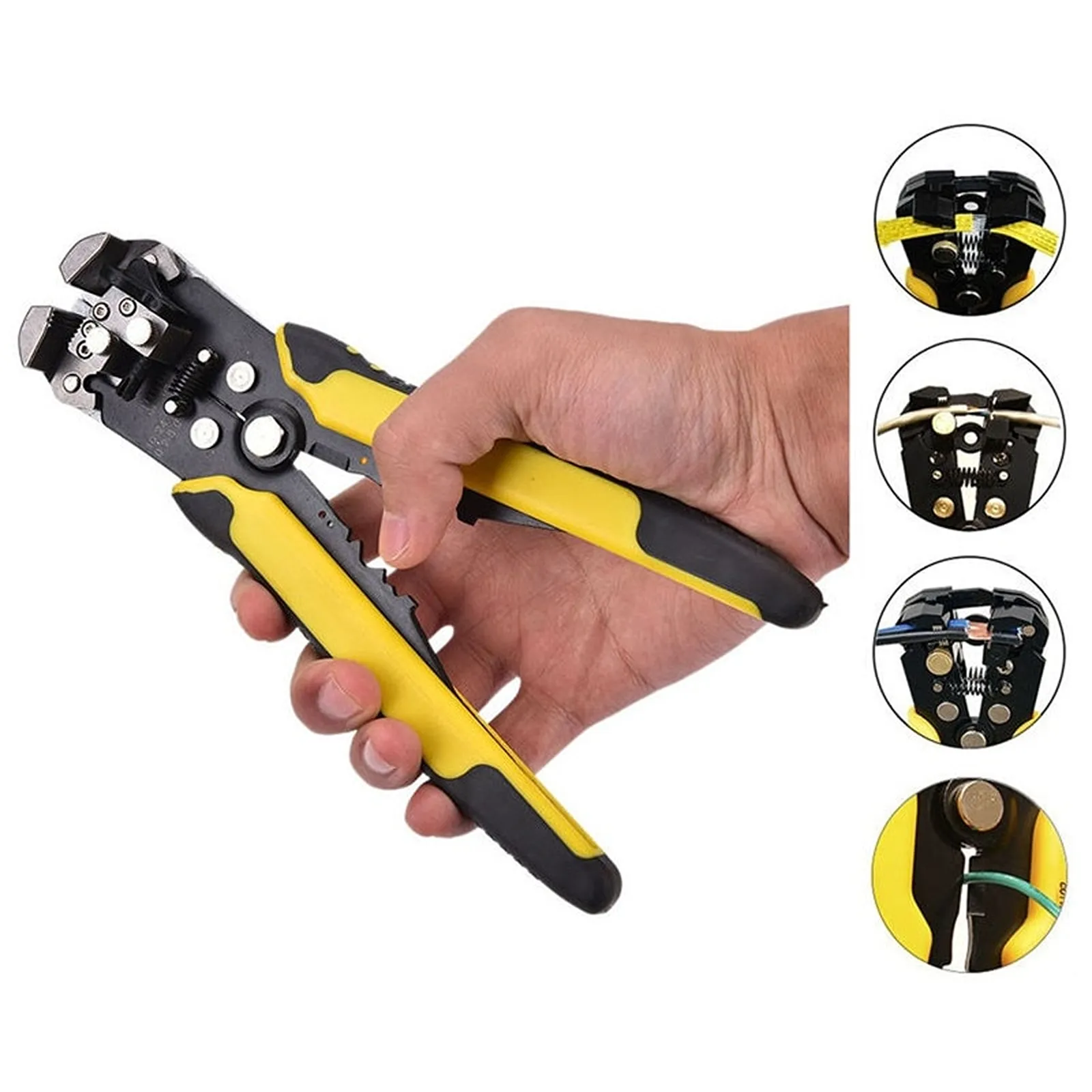

Câteva gânduri despre scule. Acum câteva luni mi-am luat un clește pentru dezizolat cabluri electrice, că mă săturasem să o fac la cutter sau sfic. L-am luat pe cel de mai jos și face bine treaba, smulge imediat izolația de pe cablu, plus că are diverse zone pentru tăiat cablu și pentru sertizat pini.

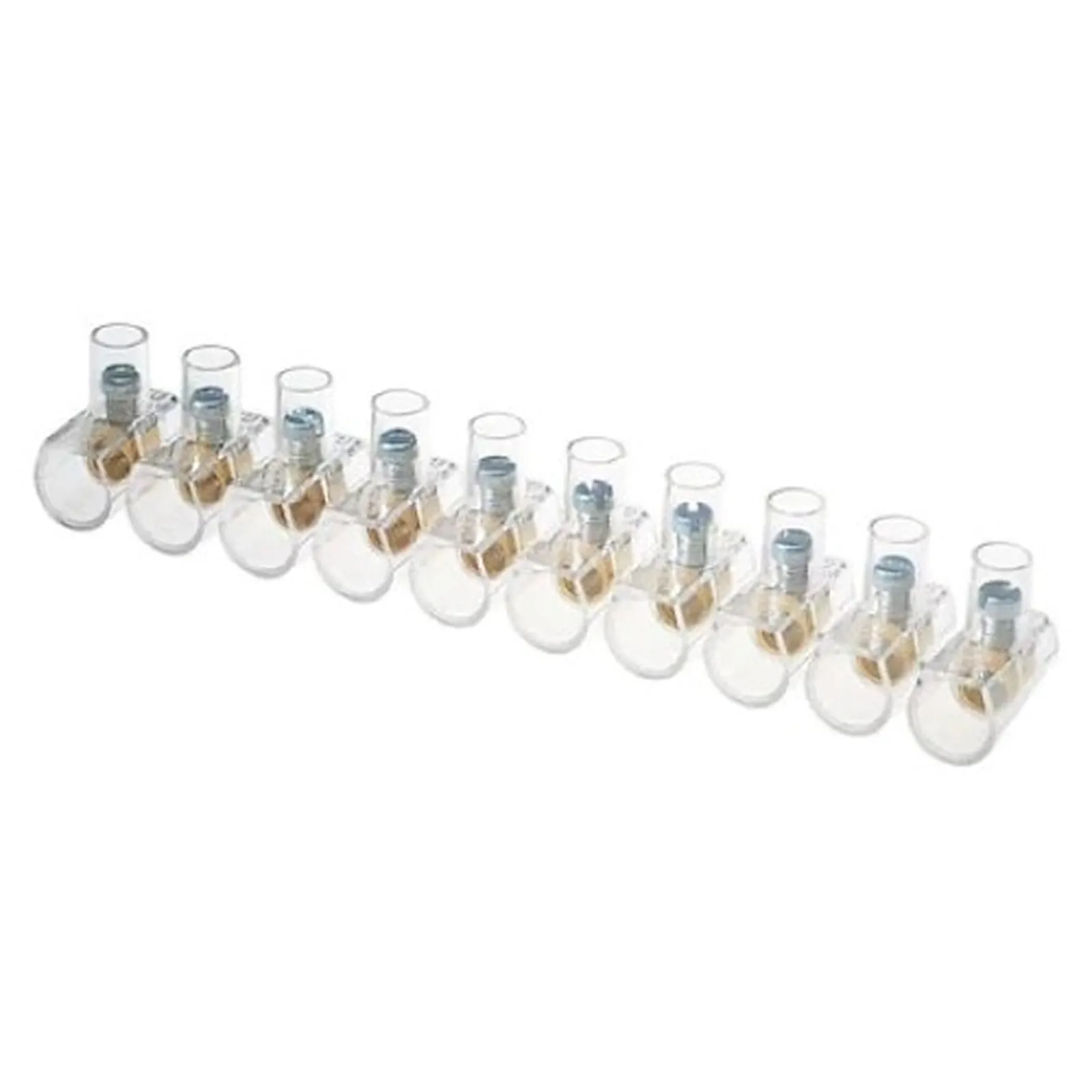

Morseta este cea de mai jos. Dacă într-o rigletă cele două cabluri intră din direcții opuse, iar acolo în interior fac contact electric, într-o morsetă (sau rigletă terminală, cum se mai numește ea) ambele cabluri intra din aceeași direcție, capătul celălalt fiind închis. E ca un dop, iar în interiorul ei cablurile (câte încap, nu doar două) fac contact.

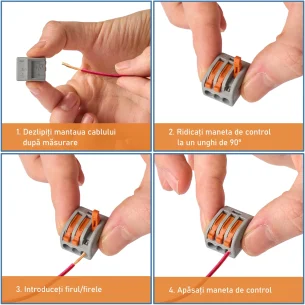

O soluție mai elegantă este cea cu conectori WAGO, care arată ca mai jos. Ridici levierul, introduci câte un cablu în fiecare port, iar contactul electric între ele se face în interior.

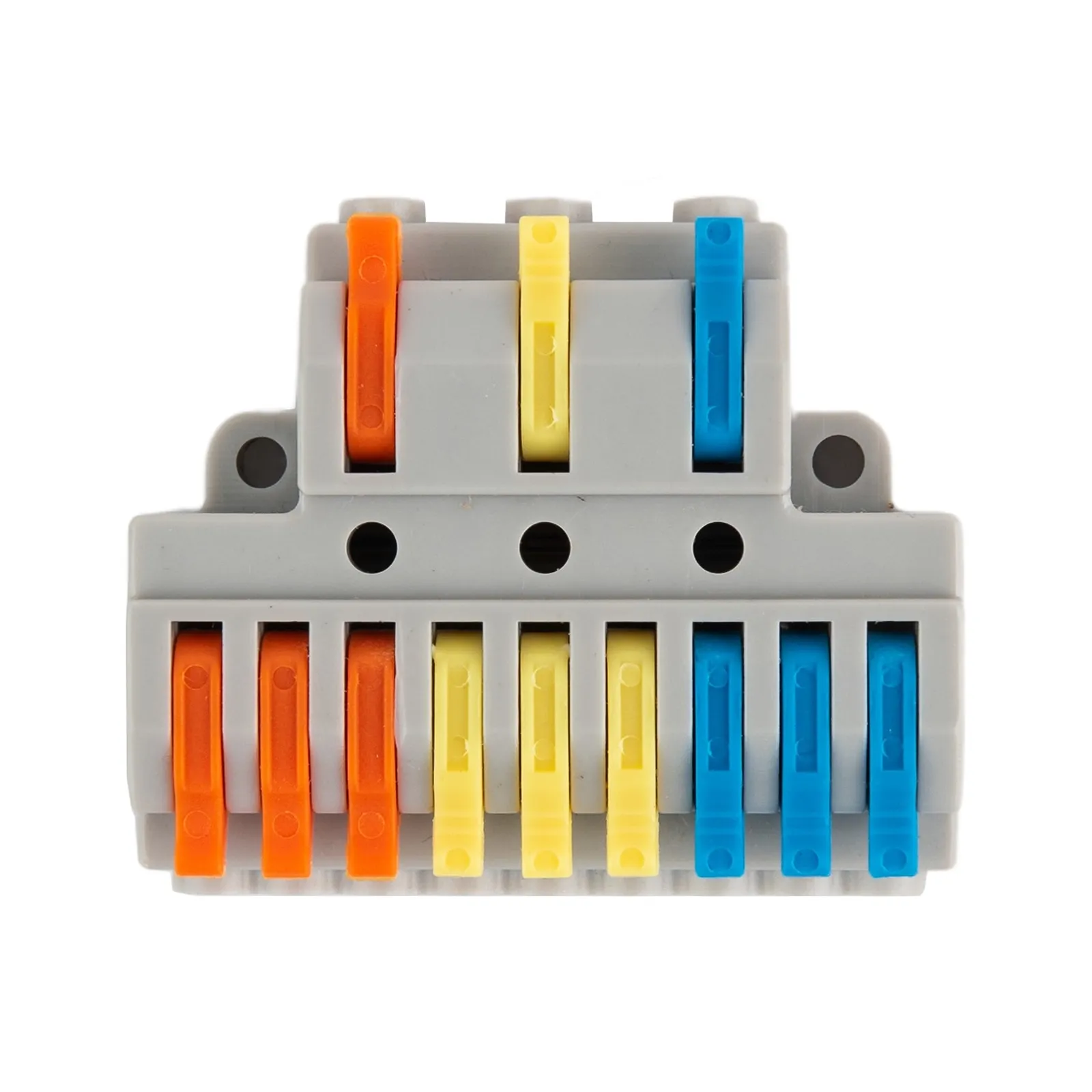

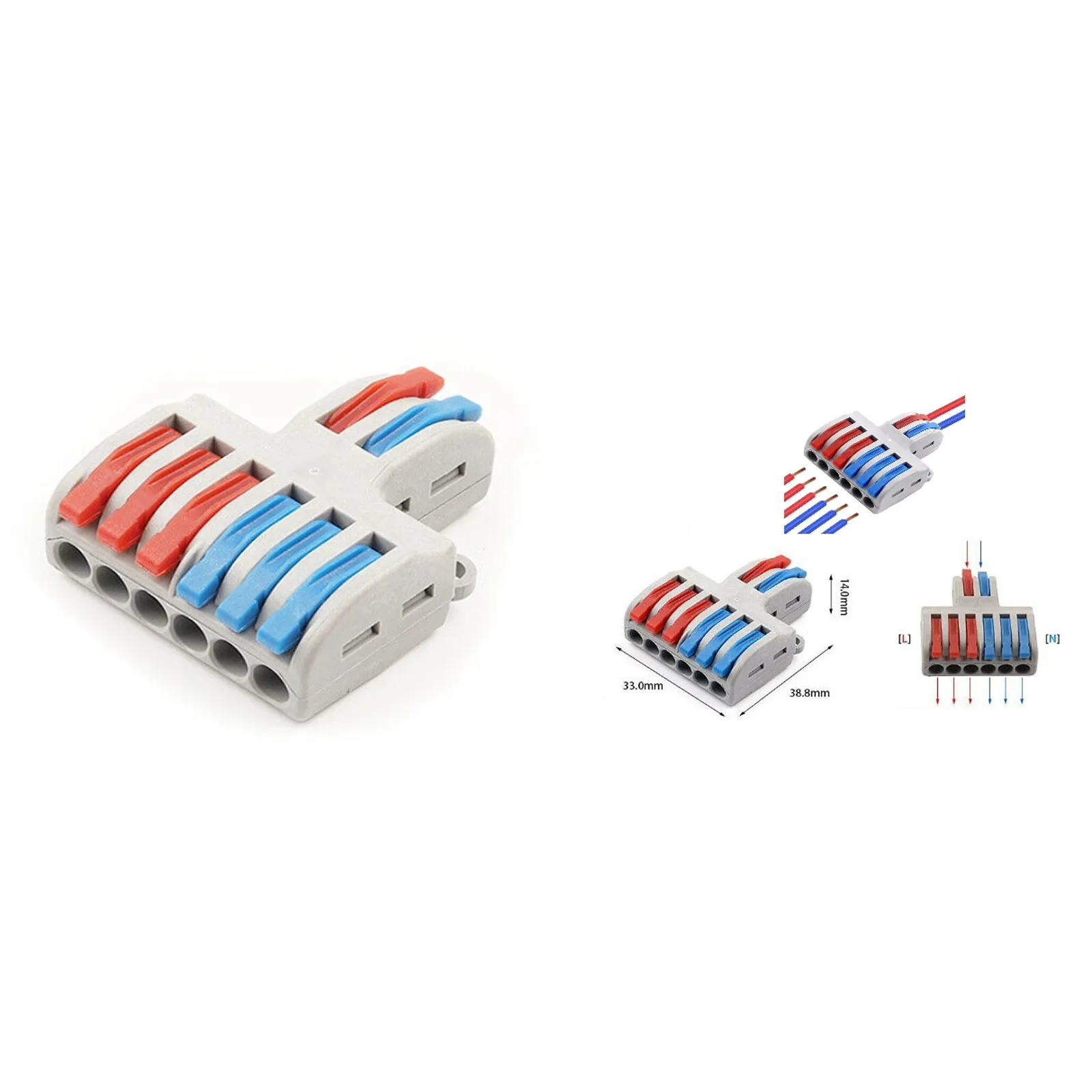

Mai nou am văzut însă acești conectori cu culori diferite. Sunt gândiți ca să împarți curentul pe mai multe circuite, în variante cu și fără împământare. Mișto de tot și nu costă enorm.

Din motive care-mi scapă, însă, astfel de conectori Wago sunt foarte scumpi. Am fost recent în Dedeman și pe acolo mă pierd cu orele pe la diverse secțiuni, așa că am ajuns și la electrice. 42 de lei un set de 10 bucăți Wago de câte 2 fire! Cele din plastic mat sunt mai ieftine, dar tot dai cam 2 lei per bucată.

La eMAG, un set de 18 conectori în varianta de 2, 3, 4 și 5 pini costă 28 de lei, vânduți de Onuvio. Un set de 19 bucăți de conectori cu 2 poli costă 20 de lei, deci cam 1 leu/bucată. La fel și dacă vrei cu câte 3 poli. Mi-am cumpărat și eu câte unul.
